Précédent: Tutoriel pour débuter
Etape 0: S'orienter

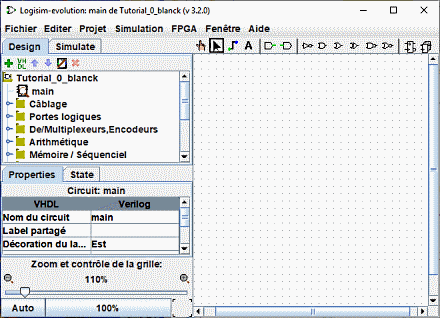

Lorsque vous démarrez Logisim, vous verrez une fenêtre semblable à l'illustration suivante. Certains détails pourraient être légèrement différents suivant le système utilisé.
L'espace de Logisim est divisé en trois parties appelées le panneau de navigation, la table des attributs, et la surface de travail (ou canevas). Au-dessus de ces trois parties se trouvent la barre de menu et la barre d'outils.
Nous pouvons rapidement mettre de côté le panneau de navigation et la table des attributs : nous ne les examinerons pas dans ce tutoriel, et vous pouvez juste les ignorer. Par ailleurs, la barre de menu s'explique partiellement d'elle-même.
Il nous reste la barre d'outils et la surface de travail. La surface de travail est l'espace où vous dessinerez votre circuit et la barre d'outils contient les outils qui nous permettront d'y arriver.
