A tabela de atributos

Muitos componentes têm atributos, que são propriedades para configurar como ele se comportará ou aparecerá. A tabela de atributos serve para exibir valores dos atributos do componentes.

Para selecionar quais atributos do componente deseja visualizar, clique no componente usando a ferramenta "Editar" (). (Você também poderá clicar com o botão direito (ou control-click) no componente e escolher Mostrar Atributos (Show Attributes) no menu pop-up. Além disso, poderá manipular um componente através da ferramenta "Testar" (Poke) () ou da ferramenta "Texto" () que irá mostrar os atributos do componente.)

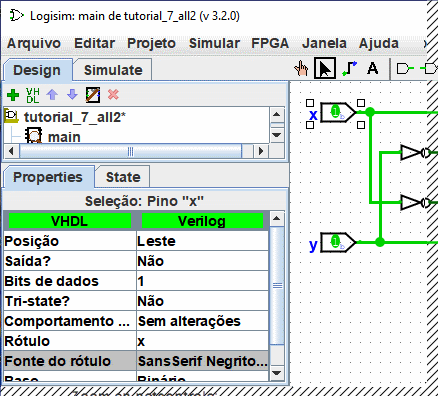

A tela abaixo demonstra o que as coisas irá aparecer depois que selecionar a entrada superior do circuito XOR e rolar para baixo até ver o atributo Fonte do Rótulo (Label Font).

Para modificar um valor de atributo, clique sobre o valor. A interface para modificar o atributo vai depender de qual atributo quiser mudar, no caso de ser a Fonte do Rótulo do atributo, uma caixa de diálogo aparecerá para selecionar a nova fonte; mas alguns atributos (como Rótulo) permitirão que você edite o valor em um campo de texto, enquanto outros (como a Direção do Rótulo) serão exibidos em um menu drop-down a partir do qual poderá escolher o valor.

Cada tipo de componente tem um conjunto diferente de atributos. Para saber o que significam, vá para a documentação pertinente em Referências para Bibliotecas.

Se você selecionar vários componentes usando a ferramenta "Editar"(), em seguida, a tabela exibirá aqueles atributos compartilhados por todos os selecionados (excluindo quaisquer conexões). Se os componentes selecionados não tiverem todos o mesmo valor para o atributo, então o valor exibido ficará em branco. Você poderá alterar os valores de todos os atributos dos componentes selecionados de uma vez também usando a tabela.
