Editor hexadecimal

O Logisim inclui um editor hexadecimal integrado para visualizar e editar o conteúdo da memória. Para acessá-lo, basta abrir um menu pop-up para o componente de memória (clique direito sobre o componente) e selecionar | Editar conteúdo... | Para componentes ROM, cujo conteúdo de memória faz parte do valor do atributo Rótulo, você também poderá acessar o editor hexadecimal ao clicar o valor do atributo correspondente.

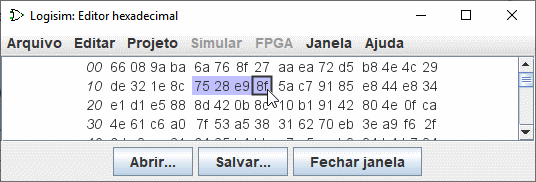

Os números em itálico à esquerda mostram endereços de memória, escritos em hexadecimal. Os outros números exibem valores a partir desse endereço de memória, o editor hexadecimal poderá exibir quatro, oito ou dezesseis valores por linha, dependendo do que couber na janela. Para ajudar a contar, cada grupo de quatro valores terá um espaço maior entre eles.

Você poderá navegar através de memória usando a barra de rolagem, ou usando o teclado (as teclas de setas, home, end, page up e página para baixo). Escrever caracteres hexadecimais alterará o valor selecionado.

Você poderá selecionar um intervalo de valores, arrastando o mouse, com clique direito do mouse, ou navegando através de memória com o teclado, enquanto pressionar a tecla Shift. Os valores poderão ser copiados e colados usando o menu | Editar | ou com os atalhos associados Ctrl-C, Ctrl-V, Ctrl-X...; a área de transferência também poderá ser usada em outras aplicações.

Dois botões (Abrir..., Salvar...) são usados para carregar ou salvar dados de um arquivo. Informações sobre tipos de arquivos podem ser encontradas em Menus pop-up e arquivos

Próximo: Guia do usuário.
