תפריט הפרויקט

הוסף מעגל...

מוסיף מעגל חדש לפרויקט הנוכחי. לוגיסים תתעקש שתקרא למעגל החדש. השם אסור להתאים למעגלים הקיימים בפרויקט.

הוסף ישות VHDL...

--

ייבוא ישות VHDL...

--

טען ספרייה

טוען ספרייה לתוך הפרויקט. אתה יכול לטעון שלושה סוגים של ספריות, כפי שהוסבר במקום אחר במדריך למשתמש.

פרק ספריות...

פורק ספריות נוכחיות מהפרויקט. Logisim לא תאפשר לך לפרוק ספריות כלשהן נמצא בשימוש כרגע, כולל ספריות המכילות רכיבים המופיעים בכל מעגלי הפרויקט, כמו כמו גם אלה עם כלים המופיעים בסרגל הכלים או שממופים לעכבר.

הזז את המעגל למעלה

מעביר את המעגל המוצג כעת שלב אחד למעלה ברשימת המעגלים בתוך הפרויקט, כפי שמוצג בחלונית הסייר.

הזז את המעגל למטה

מעביר את המעגל המוצג כעת שלב אחד למטה ברשימת המעגלים בתוך הפרויקט, כמו מוצג בחלונית הסייר.

הגדר כמעגל ראשי

מגדיר את המעגל המוצג כעת להיות המעגל הראשי של הפרויקט. פריט תפריט זה יהיה אפור אם המעגל הנוכחי הוא כבר המעגל הראשי של הפרויקט. המשמעות היחידה של ה המעגל העיקרי הוא שזהו המעגל שמופיע לראשונה כאשר קובץ פרוייקט נפתח.

הסר מעגל

מסיר את המעגל המוצג כעת מהפרויקט. Logisim תמנע ממך להסיר מעגלים המשמשים כתת-מעגלים, וזה ימנע ממך להסיר את המעגל הסופי ב-a פּרוֹיֶקט.

חזור למראה ברירת המחדל

אם ערכת את מראה המעגל, פריט תפריט זה מחזיר את המראה לברירת המחדל. פריט התפריט מופעל רק בעת עריכת מראה המעגל. המראה של ברירת המחדל ניתן לשנות את המראה על ידי המאפיין השתמש בפריסת תיבה חדשה של הספרייה.

ערוך פריסת מעגל

מתגים כדי לאפשר לך לערוך את פריסת הרכיבים, הקובעת כיצד המעגל פועל. זֶה פריט התפריט בדרך כלל מושבת מכיוון שבדרך כלל תערוך את הפריסה בכל מקרה.

ערוך את מראה המעגל

מתגים כדי לאפשר לך לערוך כיצד המעגל יוצג כאשר הוא משמש כתת-מעגל בתוכו מעגל אחר. אבל אפשרות תפריט זו מאפשרת לך לצייר מראה שונה עבור תת-המעגל.

נתח מעגל

הערה: תפריט זה מושבת כברירת מחדל בגרסה הנוכחית של logisim-evolution. זה ניתן להפעיל מחדש על ידי אפשרויות שורת הפקודה.

מחשב טבלת אמת וביטויים בוליאניים התואמים למעגל הנוכחי, ומציג אותם חלון הניתוח המשולב. תהליך הניתוח יהיה רק תקף למעגלים משולבים. תיאור מלא של תהליך הניתוח מתואר בקטע ניתוח משולב.

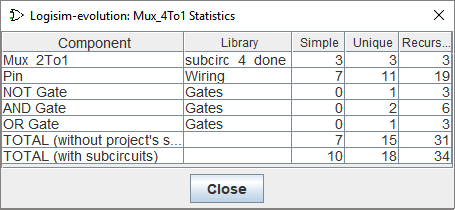

קבל סטטיסטיקות מעגלים

מציג תיבת דו-שיח המכילה נתונים סטטיסטיים לגבי רכיבים המשמשים את המעגל הנצפה כעת. הדו-שיח כולל טבלה עם חמש עמודות:

• רכיב: שם הרכיב.
• ספרייה: שם הספרייה שממנה הגיע הרכיב.
• פשוט: מספר הפעמים שרכיב זה מופיע ישירות בתוך המעגל שנצפה.
• ייחודי: מספר הפעמים שרכיב זה מופיע בהיררכיה של המעגל, כאשר כל תת-מעגל בתוך ההיררכיה נספר פעם אחת בלבד.
• רקורסיבי: מספר הפעמים שרכיב זה מופיע בהיררכיה של המעגל, שבה אנו סופרים כל תת-מעגל כמה פעמים שהוא מופיע בהיררכיה.

ההבחנה בין "ייחודי" ל"רקורסיבית" היא הקלה ביותר להסבר על ידי התחשבות ב-4:1 מרבב שנבנה באמצעות שלושה מרבבים 2:1 כמו בשימוש מעגלים משנה. המרבב 2:1 מכיל שני שערי AND (והמעגל 4:1 אינו כולל אף אחד), אז הספירה ה"ייחודית" של שערי AND תהיה 2; אבל אם היית בונה את מרבב ה-4:1 באמצעות זה תרשים, למעשה תזדקק ל-2 שערים AND עבור כל אחד משלושת המרבבים 2:1, כך שה"רקורסיב" הספירה היא 6.

אם אתה משתמש במעגלים מספריית Logisim טעונה, רכיבים אלה נחשבים לשחורים boxes: תוכן המעגלים של הספרייה אינו כלול בספירות הייחודיות והרקורסיביות.

אפשרויות...

פותח את חלון אפשרויות פרויקט.
