Chronogramme

Sous-sections:
Fenêtre chronogramme
Sélection des signaux
Options

Pour comprendre ou débugger un circuit, il est souvent très utile de pouvoir observer les différents signaux de manière visuels, c'est le but du chronogramme. Ce module permet la présentation et l'enregistrement des signaux sous forme graphique.

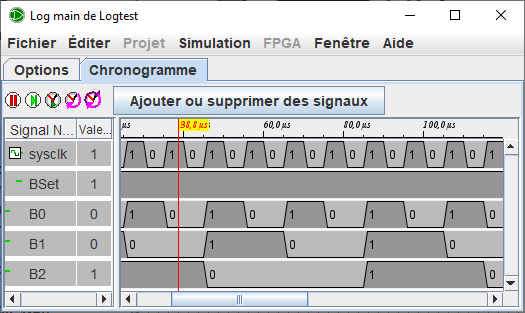

Vous pouvez entrer dans le module de journalisation via le menu | Simulation |→| Chronogramme |. Il fait apparaître la fenêtre Chronogramme.

Le circuit ci-dessous est un exemple d'illustration pour le module chronogramme.

Ce circuit est composé d'un compteur count3 et d'une porte and. Il est piloté par trois entrées clk0, Bset et BReset.

Suite : Sélection des signaux.
